本章节学习目标：

  • 学习透明通道的使用
  • 学习溶解效果的原理

环境配置：

效果展示

一、蒙版扰动原理

1、蒙版、裁剪和透明

  • 蒙版（Mask）原理

  • 作用：通过纹理（Texture）的某个通道（如 R/G/B/A）控制像素的显示区域。

  • 实现方式：

    • 使用 Sample Texture 2D 节点读取蒙版纹理。
    • 通过 Component Mask 节点提取特定通道（如 R 通道）。
    • 将通道值与阈值（Threshold）比较，决定是否显示像素。

蒙版（Mask）参考

  • 裁剪（Clipping）

  • 作用：完全剔除低于阈值的像素（性能高效，但边缘锯齿明显）。

  • 实现方式：

    • 使用 Clip 或 Discard 指令（对应 ASE 的 Clip 节点）。
    • 将蒙版通道值与阈值比较，触发裁剪。

  • 透明通道（Alpha Channel）

  • 作用：通过 Alpha 值控制像素透明度（适合平滑过渡）。

  • 实现方式：
    • 使用 Alpha Blend（如 Blend SrcAlpha OneMinusSrcAlpha）。
    • 将蒙版通道值直接赋给 Alpha 输出。

透明通道参考

2、UV扰动

UV扰动是指，对贴图UV竟然参数变化，使其进行一些动态的视觉效果，其中效果包括扭曲、裁剪、透明等。

二、扰动火焰案例

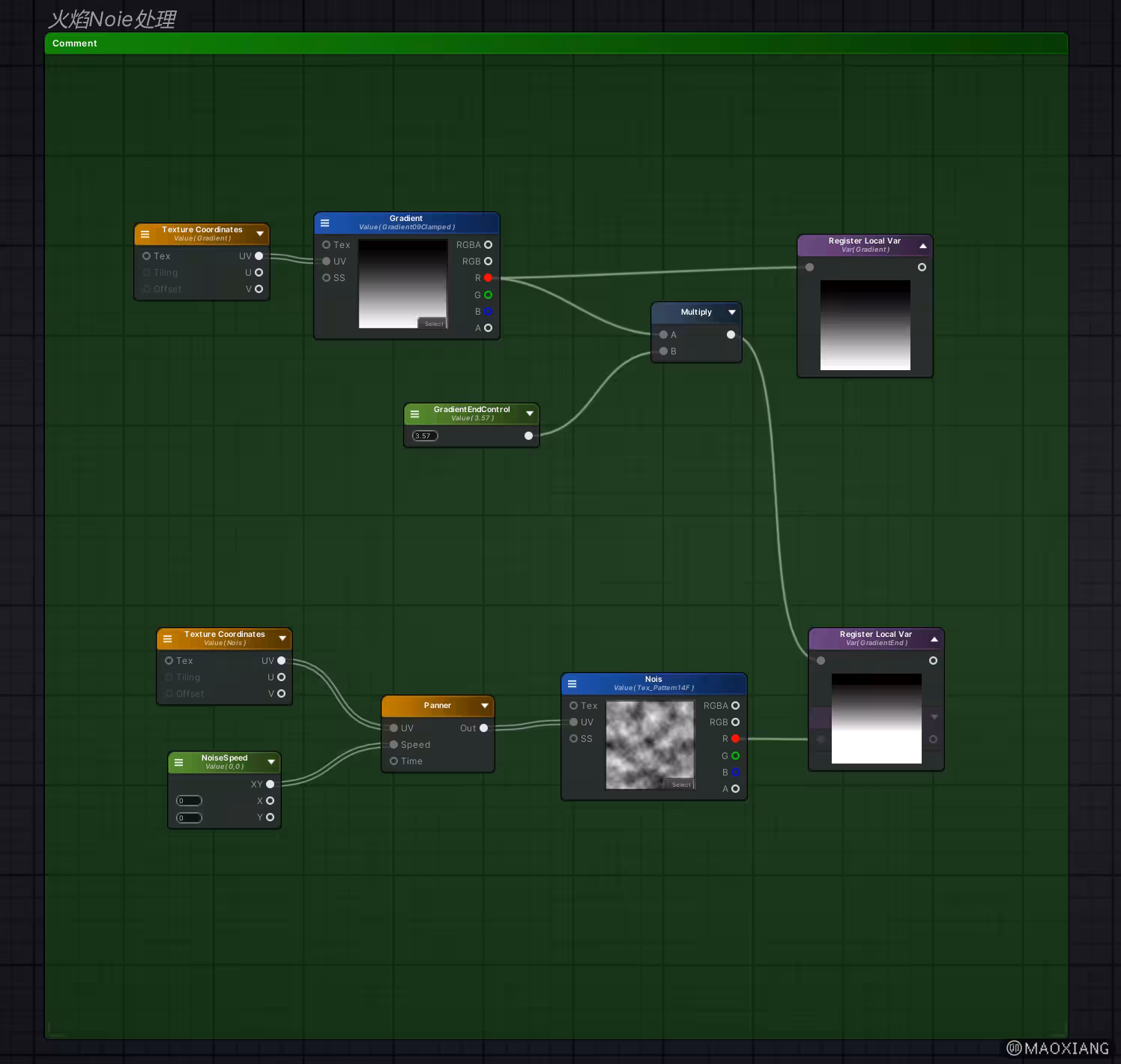

1、对于火焰噪声纹理部分的处理

（1）使用渐变图，当做控制火焰底部到顶部的逐渐消散的过度

（2）加入噪声贴图，使用Panner节点进行UV扰动，形成火焰不规则散布效果。

Nois处理参考

二、火焰扰动效果处理，火焰边缘模糊。

使用Smoothstep节点，将渐变图作为基底，以Nois和Nois-Float之间的间隙作为模糊值，让火焰边缘变得没有那么生硬。

火焰扰动参考

三、火焰底色

（1）火焰通过强弱分有颜色红和黄，以黄色作为底色。

（2）火焰叠加色以渐变图作为控制叠加色范围的参数，以Nois图作为扰动效果的参数。

火焰底色参考
