01_UntiyShader基础学习笔记（一）
本章节学习目标：
- 完成渲染流水线和Unity渲染管线知识的学习
- 了解技术美术的工作内容和方向
环境配置：
- UnityTA学习计划
- VScode
- Unity2022
- UnityShader入门精要
一、技术美术方向
二、渲染流水线
1、什么是渲染（离线渲染-实时渲染）
- 渲染的定义
【“渲染”（Rendering）】是指将三维场景中的数据（包括几何形状、材质、光照、视角等）转换为二维图像的过程。 这个过程涉及计算场景中的光线、材质交互以及颜色表现，是计算机图形学的核心步骤，用于生成逼真的视觉效果或艺术化风格的图像。
- 离线渲染
离线渲染是一种以高质量为目标的渲染方式，通常不追求实时性，适用于生成电影、动画、建筑可视化等高精度画面。 特点： （1）高质量： 使用复杂的光线追踪（Ray Tracing）、全局光照（Global Illumination）等算法，效果非常真实。 （2）计算耗时： 每帧渲染可能需要数分钟到数小时。 （3）适用场景： 电影特效（如《阿凡达》）、CG动画、建筑可视化。 （4）软件示例： Arnold、RenderMan、V-Ray、Octane 优势： （1）支持复杂的光照模拟、阴影、反射和折射效果。 （2）可以实现照片级真实感（Photorealism）。
-
实时渲染（Real-Time Rendering）
实时渲染是一种以高效率为目标的渲染方式，能够在短时间内（通常小于16毫秒）生成每一帧画面，适用于游戏、虚拟现实等需要实时交互的场景。 特点： （1）高效率： 通过使用图形硬件（GPU）加速，快速生成画面。 （2）实时性： 每秒渲染至少30帧（FPS），以保证画面的流畅度。 （3）适用场景： 游戏、虚拟现实、交互式设计。 （4）软件与引擎示例： Unity、Unreal Engine、DirectX、OpenGL。 优势： （1）能够实时生成画面，支持用户交互。 （2）渲染速度快，适合动态场景。 缺点： 画质受性能限制，复杂光照效果需要使用近似算法（如基于光栅化的光照模型或实时光线追踪）。
- 离线渲染与实时渲染的对比
| 特性 | 离线渲染 | 实时渲染 |
|---|---|---|
| 渲染速度 | 慢，每帧需数分钟到数小时 | 快，每帧需不到16毫秒 |
| 画质 | 追求高品质、照片级真实感 | 画质有限，动态场景需优化 |
| 计算复杂度 | 支持复杂算法（如全局光照） | 使用近似算法或优化手段 |
| 硬件需求 | 依赖高性能CPU和分布式集群 | 依赖GPU加速 |
| 应用场景 | 电影、动画、静态图像生成 | 游戏、VR、交互式设计 |

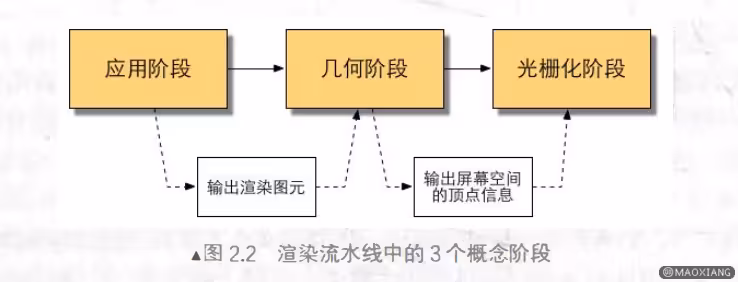

2、渲染管线内容（渲染流水线，既定好的渲染流程）

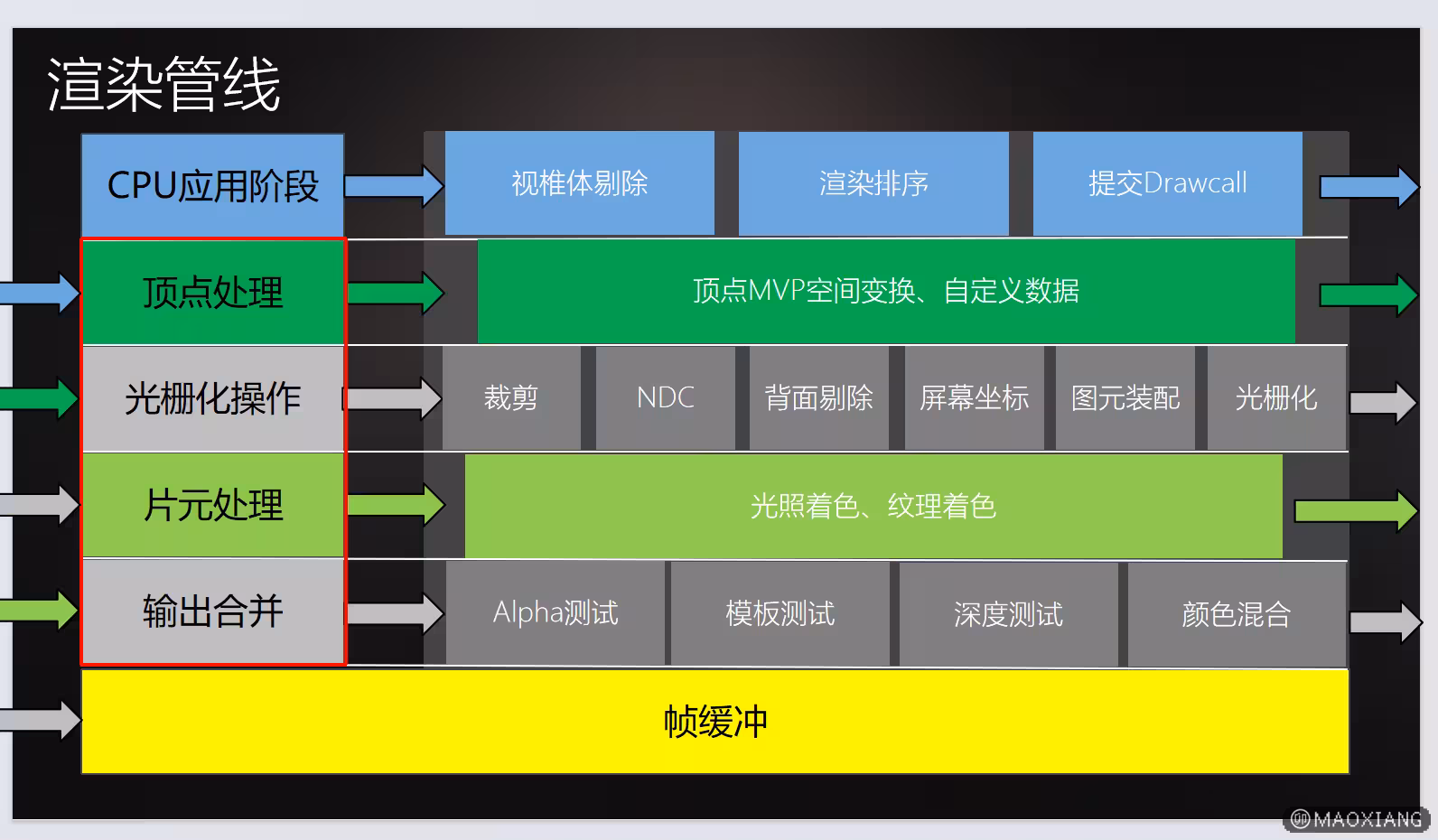

3、示例-Unity默认渲染管线
分别为CPU应用程序渲染逻辑和GPU渲染管线两大部分。
三、CPU应用程序端渲染逻辑（CPU应用程序阶段）
::: t CPU 应用程序阶段的优化方向
- 减少 Draw Call 数量
- 合并相同材质的模型，降低绘制批次。
- 使用实例化（Instancing）技术一次性绘制多个相同对象。
- 剔除无用数据
- 提前剔除不可见对象，减少 GPU 工作量。
- 优化遮挡剔除算法，减少 CPU 和 GPU 的同步开销。
- 异步加载
- 通过多线程加载资源（如纹理、模型）并异步上传到 GPU。
- 任务调度
- 将 CPU 密集任务（如剔除、物理计算）分配到多个线程并行处理。
:::
1、CPU应用程序阶段的职责：
-
场景管理
-
管理整个场景中的对象，包括模型、灯光、摄像机和材质。
-
更新动态场景数据（如角色移动、动画播放、摄像机切换）。
-
几何数据准备
-
加载并存储场景中的几何体数据（顶点、法线、UV 等）。
-
将模型等资源组织成 GPU 可识别的格式（如顶点缓冲区、索引缓冲区）。
-
对象剔除（Culling）
-
执行视锥体剔除（Frustum Culling）：移除视锥外的对象。
- 遮挡剔除（Occlusion Culling）：检测被其他物体遮挡的对象。
-
屏幕外剔除：避免处理不会影响屏幕显示的对象。
-
绘制指令生成
-
根据需要渲染的物体生成绘制命令（Draw Calls）。
-
调用图形 API（如 DirectX、OpenGL、Vulkan）将绘制命令发送到 GPU。
-
物理和逻辑计算
-
执行与渲染相关的物理模拟、AI 行为、用户输入处理等游戏逻辑。
-
更新物体的变换矩阵（位置、旋转、缩放）。
-
材质和纹理管理
-
分配、加载、更新纹理和材质信息。
-
动态调整纹理分辨率以优化内存占用（例如纹理流式加载）。
-
多线程调度
-
利用多线程将任务（如资源加载、剔除计算、命令缓冲生成）分发到不同线程，提高性能。
-
状态管理
-
设置 GPU 渲染管线状态，如光栅化模式、混合模式、深度测试等。
-
管理和切换着色器程序。
2、应用程序阶段主要内容
- 剔除
- 排序
- 打包数据
- 绘制调用
- CPU与GPU通信
四、GPU渲染管线（GPU几何处理阶段）
1、GPU几何处理阶段的职责：
-
场景管理：
-
管理游戏或应用程序中的场景数据，包括几何信息、光照、材质和摄像机位置等。
-
处理动态场景的更新，例如对象的位移、旋转、缩放等。
-
对象剔除（Culling）：
-
通过裁剪技术（如视锥体剔除、遮挡剔除）减少无用对象的渲染。
-
只将可见的对象提交给 GPU，减少渲染负担。
-
数据准备与上传：
-
将场景中的顶点数据、纹理、骨骼动画等资源组织成 GPU 可识别的格式。
-
利用 API（如 OpenGL、DirectX、Vulkan）将数据发送到 GPU。
-
绘制指令生成：
-
生成并提交绘制命令（Draw Calls），通过图形 API 通知 GPU 绘制具体的几何体。
-
优化绘制批次（Batching）以减少 Draw Call 开销。
-
逻辑处理：
-
执行与渲染相关的高层逻辑，例如物理计算、AI 行为、用户交互响应。
-
控制渲染流程的更新频率（帧率控制）。
-
状态设置：
-
设置渲染管线的初始状态，包括深度测试、混合模式、着色器程序等。
-
调用 API 配置 GPU 的渲染上下文。
2、GPU渲染管线具体流程
3、GPU渲染管线对照Shader代码
4、顶点Shader
- 顶点Shader主要工作任务
- 顶点Shader的工作内容
- 图元装配及光栅化（硬件操作阶段）
五、（光栅化阶段）
::: t 光栅化阶段的结果
-
输出的是覆盖目标像素的片段信息（Fragments），这些片段会作为输入传递给片元着色器（Fragment Shader）进一步处理。
-
每个片段包含：
-
插值后的颜色、深度、纹理坐标等属性。
-
屏幕坐标信息，用于后续的深度测试和合并操作。
:::
1、光栅化阶段的职责：
-
（1）三角形投影到屏幕空间
-
将经过顶点着色器处理的三维顶点数据（如位置、法线等）转换到屏幕空间坐标系中。
-
应用视口变换（Viewport Transformation），将三角形映射到屏幕上的像素网格。
-
（2）片段生成（Fragment Generation）
-
将屏幕空间中的三角形填充成一系列覆盖目标像素的片段。
-
每个片段对应一个像素，携带从顶点插值而来的属性（如颜色、纹理坐标、深度等）。
-
（3）顶点属性插值
-
对三角形顶点的属性（如纹理坐标、颜色、法线等）进行插值，计算每个片段的具体属性值。
-
插值基于屏幕空间的几何关系（如重心坐标计算）。
-
（4）裁剪（Clipping）
-
对位于视锥体之外的图元进行裁剪，确保只处理屏幕内可见部分。
-
包括几何裁剪和后续片段的裁剪。
-
（5）屏幕空间覆盖判断
-
确定哪些像素被三角形覆盖（覆盖测试）。
-
基于像素填充规则（如中心点采样或多重采样）决定片段的生成。

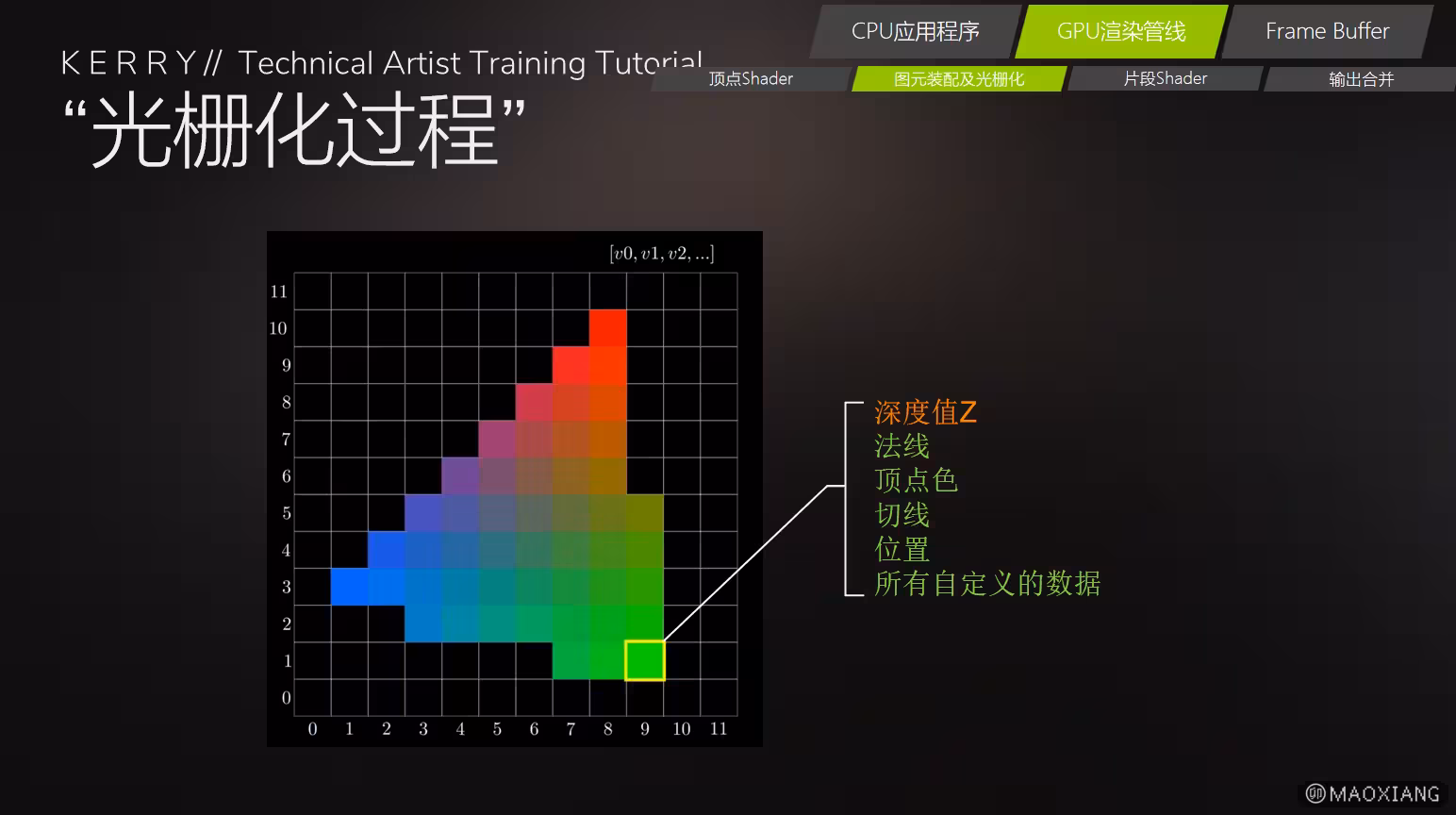

2、光栅化过程：
六、片元Shader
::: t 片元着色器阶段的输出
- 每个片段的最终颜色值（RGB 或 RGBA）。
- 深度值，用于深度缓冲测试。
- 可选：自定义数据供后续阶段（如多渲染目标，MRT）使用。
:::
1、片元Shader的职责：
-
（1）光照计算
-
根据光源、材质属性和法线，计算每个片段的光照效果（如漫反射、镜面反射）。
-
支持复杂光照模型（如 PBR 材质模型）。
-
（2）纹理采样
-
通过纹理坐标从纹理图中获取像素颜色数据。
-
实现贴图效果（如漫反射贴图、法线贴图、透明贴图等）。
-
（3）颜色计算
-
基于输入数据（如顶点颜色、光照、纹理）计算片段的最终颜色值。
-
（4）透明度和混合计算
-
根据透明度（Alpha 值）处理片段的透明效果，为输出合并阶段提供数据。
-
（5）自定义效果
-
可用于实现特殊效果（如环境光遮蔽、全息效果、后期处理）。
-
（6）深度值输出
- 计算片段的深度值，供后续的深度测试使用。
2、片元Shader主要任务（上色）
并包含纹理技术Texturing和光照技术Lighting

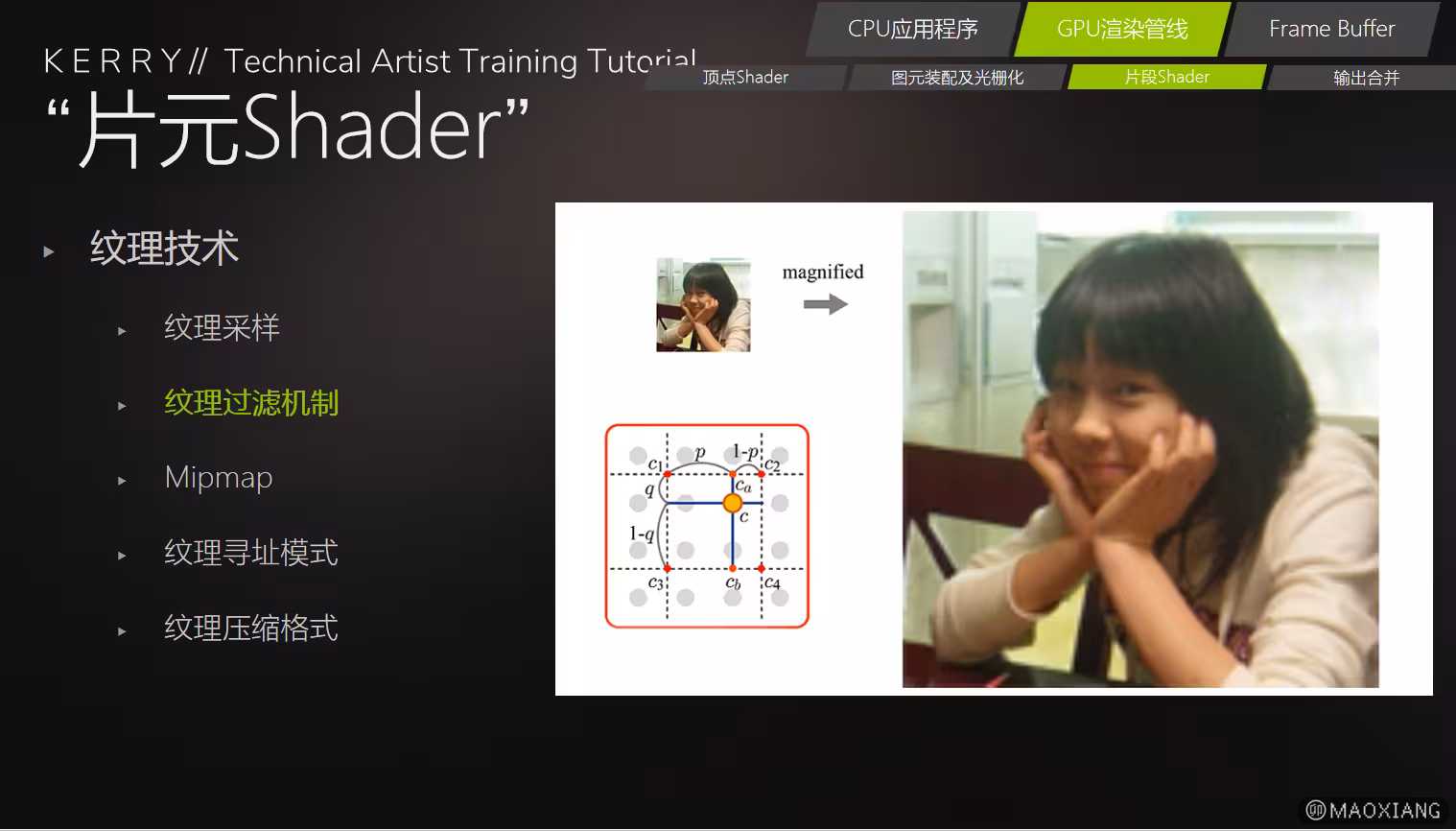

- 纹理技术Texturing
- 光照技术Lighting
七、输出合并
::: t 输出合并阶段的结果：
- 颜色缓冲区： 包含每个像素的最终颜色值，构成最终渲染的图像。
- 深度缓冲区：记录每个像素的深度值，用于优化下一帧的渲染。
- 模板缓冲区：提供自定义测试规则的结果，可供后续帧使用。
:::
1、输出合并的职责：
-
深度测试（Depth Test）
-
对比当前片段的深度值与深度缓冲区中的值，决定片段是否可见。
-
通过丢弃被遮挡的片段，避免无意义的绘制。
-
模板测试（Stencil Test）
-
基于模板缓冲区的规则筛选片段，决定是否保留或丢弃。
-
用于实现效果如裁剪、阴影体绘制、边缘高光等。
-
颜色混合（Blending）
-
根据片段的颜色和帧缓冲区中的现有颜色计算最终输出颜色。
-
常见场景是处理透明度（Alpha Blending）
-
支持其他混合模式，如加法混合（用于光效）、减法混合等。
-
多重采样抗锯齿（MSAA）
-
对多重采样产生的子像素结果进行合并，生成最终像素值。
-
减少锯齿现象，提高画面质量。
-
屏幕颜色写入
-
将最终的颜色值写入帧缓冲区的颜色缓冲中，完成渲染的最后一步。
-
其他测试和操作
-
Alpha 测试：根据 Alpha 值（透明度）丢弃部分片段（用于裁剪透明物体）。
-
逻辑操作（Logic Operations）：在某些场景下，直接对帧缓冲的像素值应用逻辑运算。
2、输出合并的内容
- 提前深度测试（Early-z）
