**本篇章完成目标：**

- 将外网链接突破上限
- 组成万兆内网（局域网）



**环境配置：**

- 光猫：【wifi6 中国电信 10G PON、FTTR主设备】2.5Gx1  千兆x3
- 路由器：【wifi6 中兴（ZTE）巡天AX3000Pro+路由器】2.5Gx2 千兆x2
- 网线：超五类网线（CTA5e）+六类网线（CTA6）+超六类网线（CAT6A）+AOC万兆光缆
- 交换机：兮克SKS3200-4E2X  2.5G电口x4 10G光口x2
- 主机：主板支持2.5G网口+拓展网卡10G光口（兮克10G网卡）
- NAS：群晖DS1522+ 千兆口x4  万兆拓展电口x1

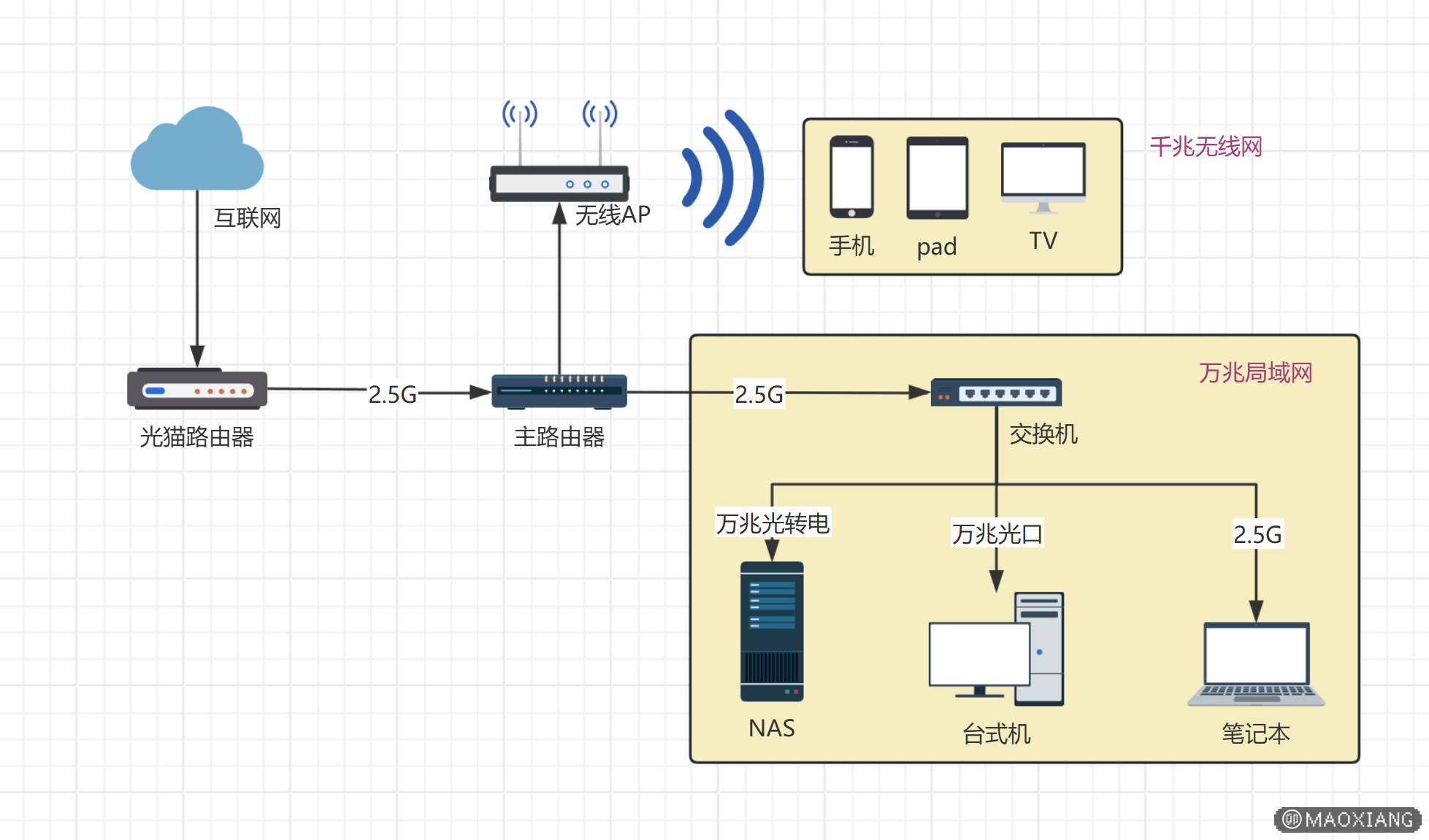

一、网络组网设计拓扑图

image-20250105172719557

二、网络突破千兆

1、家用千兆网络达不到千兆的原因

千兆网达不到千兆的速率存在以下几个问题：

  1. 网络设备问题

    检查自己的网络设备是否支持千兆，比如光猫、路由器、交换机等。

  2. 网线质量问题

    网线是否是超五类以上网线，检查网线是否为劣质丐版产品。

  3. 网络拥堵问题

    时段上网出现的网络拥堵问题，这种问题是暂时的。

  4. 电脑硬件问题

    电脑主板接口或者网卡是否支持千兆。

  5. 系统和软件问题

    电脑的操作系统和软件不良设置会影响到网络速度，实际影响波动跟设置有关系，可大可小。

  6. 运营商问题

    办理千兆网但是千兆网络不达标的问题，可以投诉处理。

2、家用网络如何达到千兆

  1. 从源头光猫开始

    检查光猫是否运行，是否有千兆网口线路。

  2. 检查路由器

    检查主路由器是否有千兆接口。

  3. 检查网线

    检查网线是否为超五类网以上的网线

3、家用网如何突破千兆

  1. 为什么千兆网能突破千兆

    因为每条宽带，运营商都会在签约速率之上留出一定余量，防止因为传输损耗，设备性能等问题造成宽带速率不达标进而引发客诉。不同运营商、不同省份余量各有不同。以千兆宽带为例，大多数省份实际速率都在1200-1300Mbps左右。

  2. 如何突破千兆网

    • 检查光猫是否支持2.5G网口，没有则升级。或者在办宽带的时候购买FTTR。
    • 检查网线是否是6类网线以及6类网线以上。
    • 检查路由器是否支持2.5G，如果需要拓展到其他设备保持高速连接，需要2个以上的2.5G网口。

三、组成万兆内网

1、组万兆内网的条件

  • 万兆交换机或者万兆路由器（推荐交换机，配装更换灵活方便，性价比高）
  • 超六类网线
  • 所需万兆传输的设备上支持万兆传输功能

2、组万兆内网的注意事项

  • 电脑主机组万兆网之前看看主板是否支持万兆拓展
  • ATX主板装上显卡之后是否会被遮挡住PCIE接口
  • 建议有限选择光缆而不是水晶头网线，后者发热量非常高

3、组万兆内网的方法

  1. 升级网线

    仅对需求设备和交换机之间更新升级网线即可。

  2. 聚合链接

    对于聚合链接需要看万兆交换机或者路由器是否支持这些功能。

  3. 升级设备

    对于主机，需要升级购买额外的万兆网口，二手市场颇为便宜。

    NAS设备购买万兆网口和光转电模组。
